Le SmallBMS NG est un système de gestion de batteries (BMS) tout-en-un, conçu pour les batteries Victron Lithium NG (non compatible avec les batteries Lithium Battery Smart). Il surveille et protège les batteries en gérant les déconnexions de chargeur et de consommateur, et en émettant des préalarmes en cas de tension faible.

Le SmallBMS NG constitue une alternative simple et économique au BMS VE.Bus NG pour les applications ne nécessitant pas d’intégration avec les convertisseurs/chargeurs Victron. Il fournit une protection essentielle pour les batteries au lithium, sans la complexité de la communication VE.Bus, et n’est donc pas adapté à une utilisation avec des convertisseurs/chargeurs VE.Bus comme les modèles MultiPlus et Quattro.

Grâce au Bluetooth intégré, il se connecte directement à toutes les batteries Lithium NG du système pour une surveillance centralisée via l’application VictronConnect. Il reçoit également les données de courant et d’état de charge directement depuis les batteries, ce qui évite l’utilisation d’un SmartShunt séparé.

Les batteries Lithium NG peuvent être configurées en série, en parallèle ou en série/parallèle, et prennent en charge les systèmes 12 V, 24 V et 48 V. Jusqu’à 50 batteries peuvent être utilisées dans des parcs de 12 V ou 24 V, et 25 batteries dans un parc de 48 V, permettant une capacité de stockage maximale de 192 kWh (12 V), 384 kWh (24 V) ou 128 kWh (48 V). Plusieurs unités Lynx Smart BMS peuvent être mises en parallèle pour augmenter la capacité et assurer une redondance.

Sortie de déconnexion de consommateur : contrôle l’entrée d’allumage/arrêt à distance d’un BatteryProtect, d’un convertisseur, d’un convertisseur CC-CC ou d’autres consommateurs équipés de cette fonction, afin d’éviter une décharge profonde.

Sortie de déconnexion de chargeur : contrôle le port d’allumage/arrêt à distance de chargeurs comme le chargeur Smart IP43, un relais Cyrix-Li-Charge, un coupleur de batteries Cyrix-Li-ct ou un BatteryProtect, pour éviter toute surtension.

Sortie de préalarme : fournit un avertissement anticipé en cas de tension de batterie faible avant de couper les consommateurs. Peut actionner un relais, un voyant ou un avertisseur sonore.

Commande d’allumage/arrêt à distance permet de contrôler à distance les sorties de déconnexion de consommateur et de chargeur.

Voyants lumineux : comprend un voyant bleu indiquant l’état du Bluetooth, et un voyant rouge signalant les avertissements et erreurs.

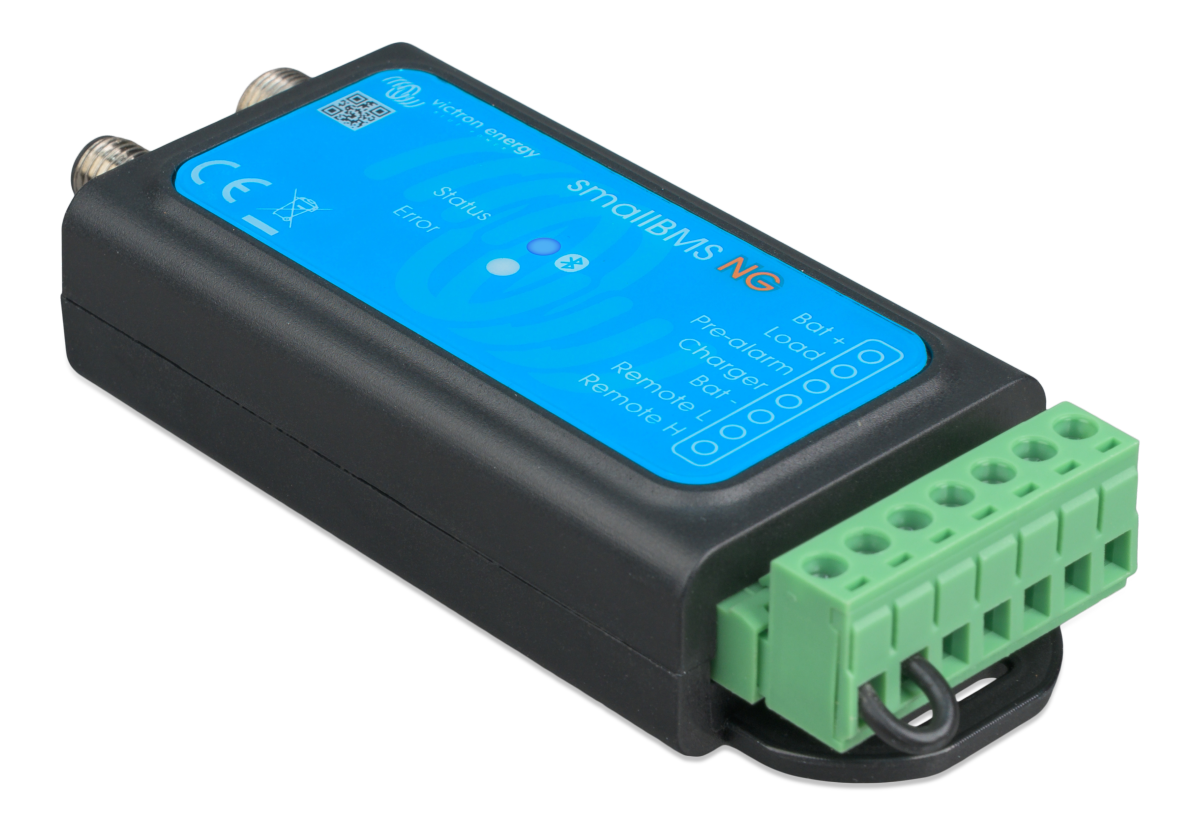

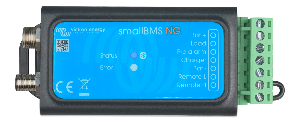

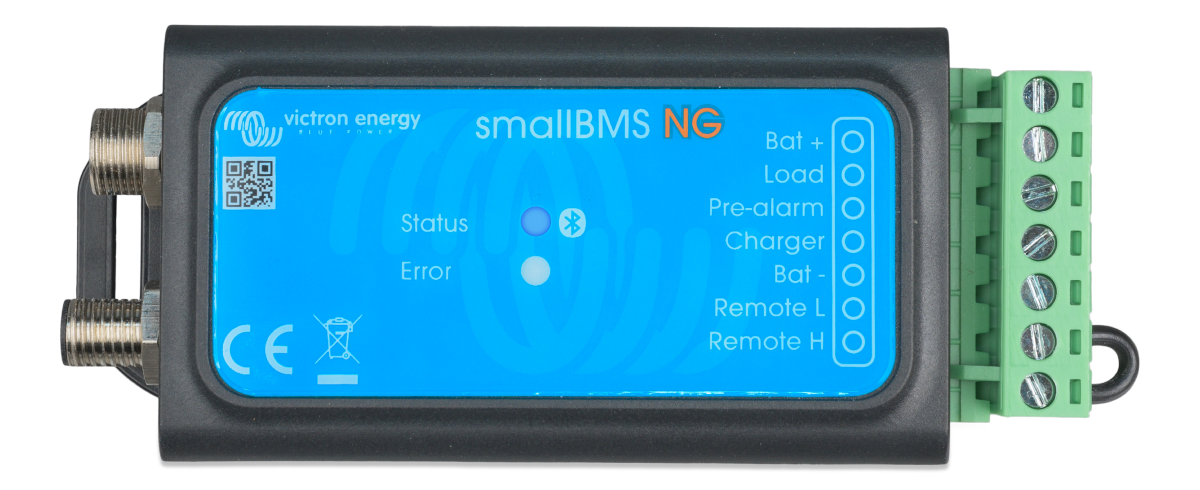

smallBMS NG

Tension de fonctionnement (Vbat) 8 – 70 VCC

Câble d’alimentation et fusible (non fournis) Taille de fusible recommandée 0,3 A - 2,5 A, en fonction des appareils connectés à la sortie de déconnexion de consommateur et à la sortie de préalarme.

Consommation de courant, option à distance allumée 3 mA (sans compter le courant de sortie de déconnexion de consommateur et de chargeur)

Consommation de courant, tension de cellule faible 1,2 mA Consommation de courant, option à distance éteinte 1,2 mA

Sortie de déconnexion de consommateur (LOAD) Normalement élevée (Vbat – 0,1 V)

Courant max. source : 1 A (non protégée contre les courts-circuits)

Courant absorbé : 0 A (sortie flottante)

Sortie de déconnexion de chargeur (CHARGER) Normalement élevée (Vbat – 0,1 V)

Courant max. source : 500 mA (non protégée contre les courts-circuits)

Courant absorbé : 0 A (sortie flottante)

Sortie de préalarme (PRE-ALARM) Normalement flottante (basse)

En cas d’alarme : tension de sortie Vbat -0,1 Courant maximal de sortie 500 mA (non protégée contre les courts-circuits).

Allumage/arrêt à distance : Remote L et Remote H Modes d’utilisation : 1. ON si les bornes L et H sont connectées entre elles 2.

ON si la borne L est raccordée à la borne négative de la batterie (V < 3,5 V) 3. ON si la borne H présente une tension élevée (2,9 V < VH < Vbat) 4.

OFF dans toutes les autres conditions GÉNÉRAL Plage de température de fonctionnement -20 à 50 °C Humidité Max. 95 % (sans condensation)

Indice de protection IP20

BOÎTIER Matériau et couleur ABS, noir mat

Poids 0,1 kg

Dimensions (h x l x p) 106 x 42 x 23 mm

NORMES Sécurité Émissions Immunité Automobile EN 60950 EN 61000-6-3, EN 55014-1 EN 61000-6-2, EN 61000-6-1, EN 55014-2

Réglementation UN/ECE-R10 Rév.4 - en attente
