Prises et connecteurs

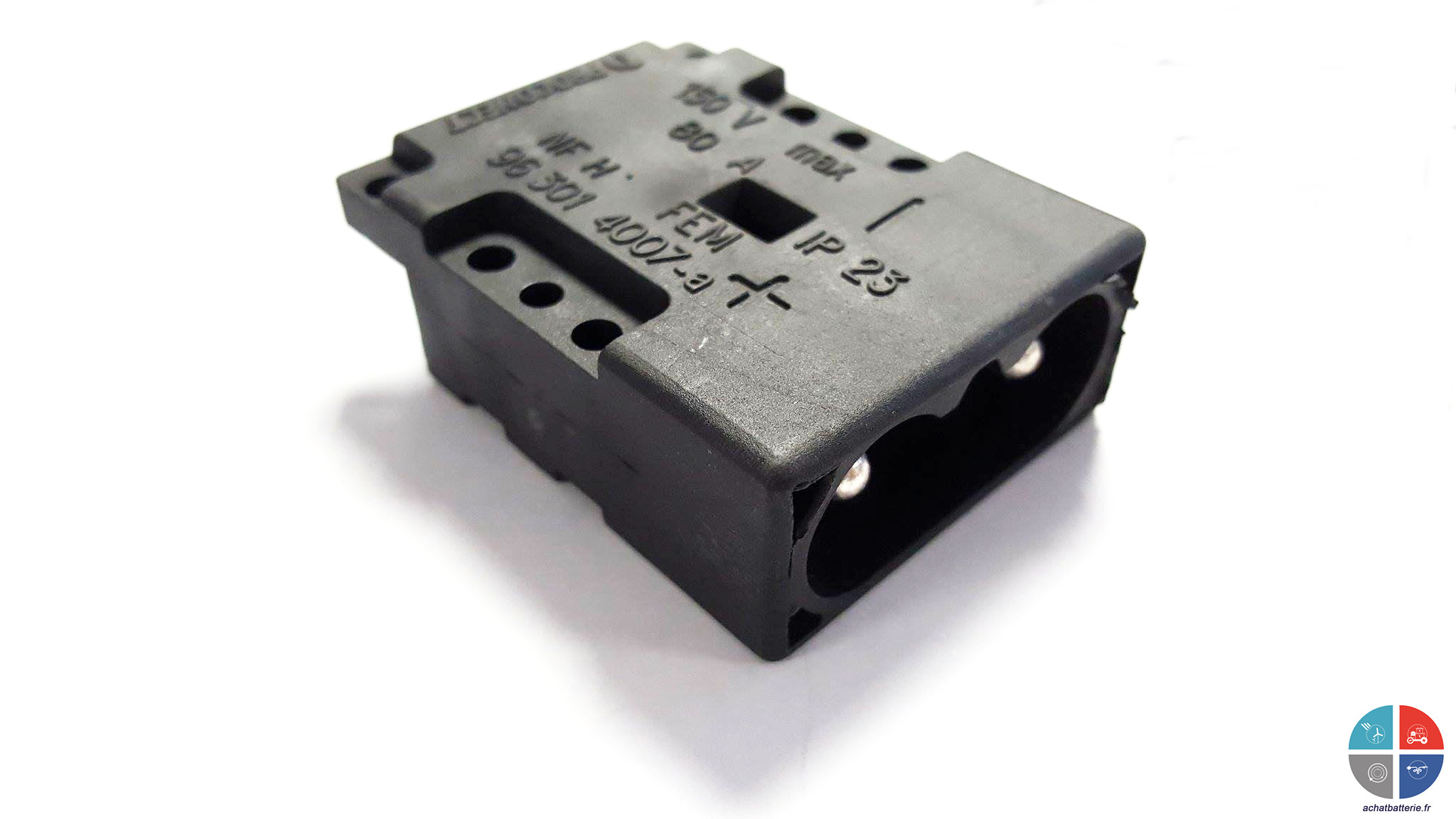

Connecteur NF80 contacts Mâles cosse 16 mm²

UTILISATIONS :

    Connecteurs de puissance pour connexion d'une batterie à un moteur, ou d'une batterie à un chargeur.

SPÉCIFICATIONS :

    Conforme aux directives du Conseil des communautés européennes du 22/12/86 - Addendum C.

    Recommandations FEM 4007 a et b.

    Norme DIN 43589, partie 1 et 2.

    Norme NFH 96 301, annexe A-1.

CARACTÉRISTIQUES :

    Chaque modèle est composé d'une fiche contacts mâles (chargeur ou moteur) et d'un socle contacts femelles (batterie) interdisant la connexion accidentelle d'une batterie à une autre batterie ou la connexion d'un chargeur à un moteur.

    Un système de détrompage par doigt de codage semi-hexagonal empêche la connexion de 2 prises de même taille qui seraient destinées à être utilisées avec des tensions différentes.

    Le positionnement du doigt de codage est effectué par l'utilisateur.

    Section de câble 16mm²

    - Boîtier en thermoplastique incassable résistant aux acides, aux gaz de batterie et aux bases diluées.

    - Contacts en alliage de cuivre argenté protégé contre l'oxydation.

    - Raccordement par sertissage ou soudure.

    - Rétention des contacts par clips, plus pratiques que les vis utilisées auparavant.

    - Tension maximale d'utilisation normalisée : 150 Volts.

Fiche complète contacts mâles sans poignée.

Connecteur Scotchlock UR2 3m autodénudant

Permet la connexion sécurisée de câbles de télécommunication ou de signalisation avec gaine.

Insérer dans le connecteur les câbles sans dénuder au préalable.

Par une légère pression, le contact transperce la gaine et établit une connexion fiable, longue durée résistant aux secousses et étanche.

Pour câble de 0.4 à 0.9 mm et dont l'isolant extérieur (Gaine) a un diamètre maximal de 2.08mm

Connexion: autodénudant.

3 pôles.
