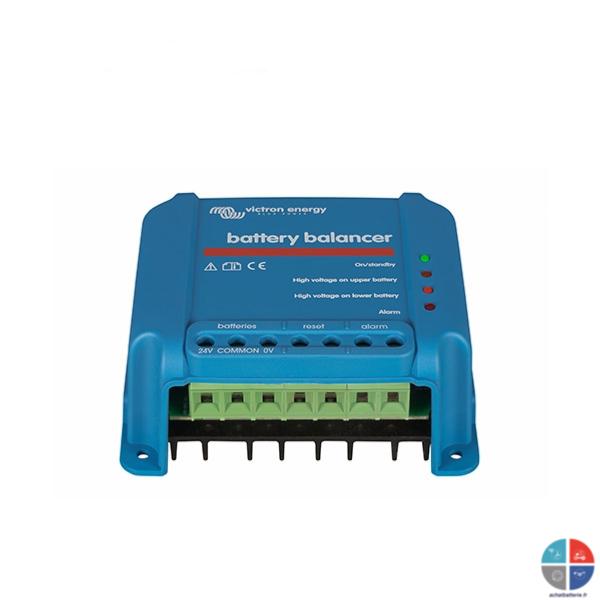

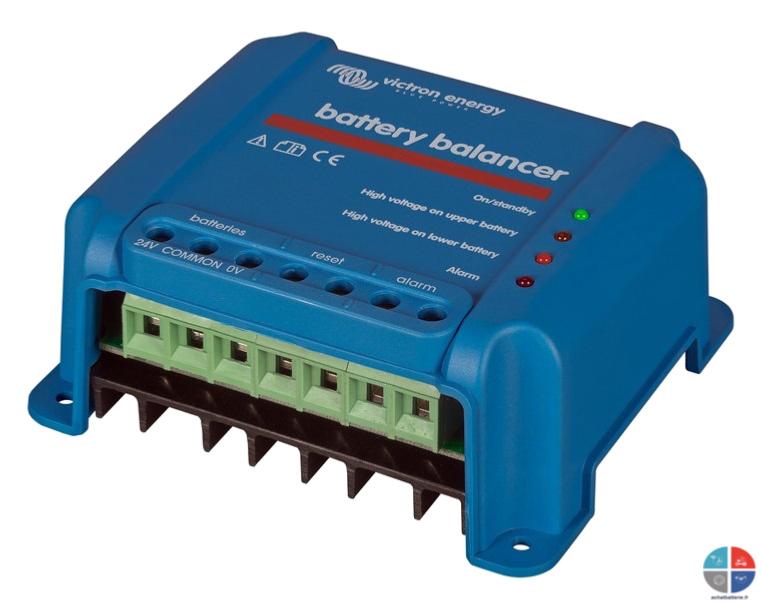

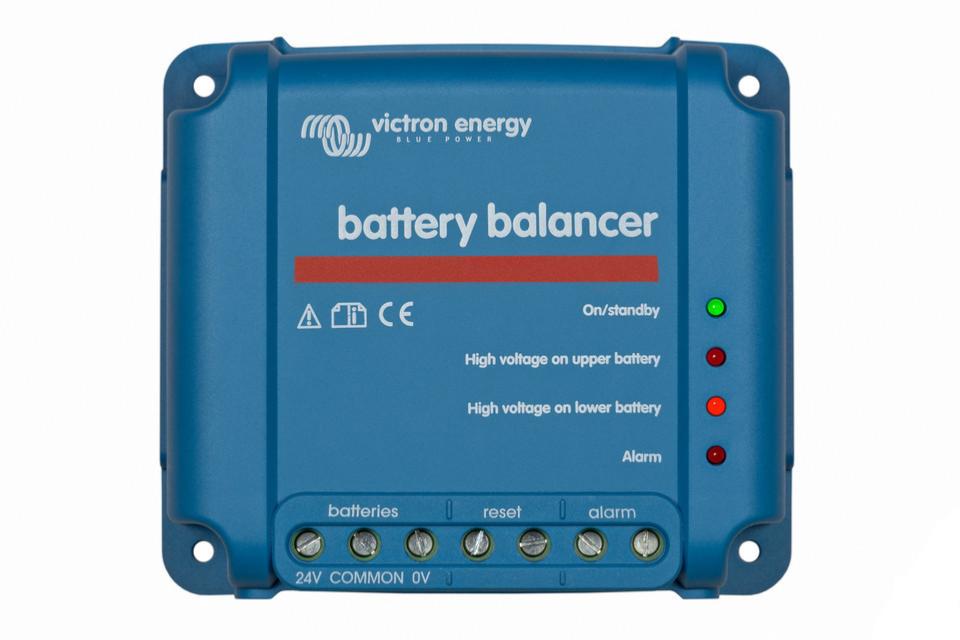

Batterie Balancer VICTRON 12/24v IP22

(Code: BAT894)

fiche technique du produit
89,95 €
En Stock
Ajouter au Panier

La durée de vie d'un parc de batteries, peut être considérablement réduite en raison d'un déséquilibre de charges.



Une batterie présentant un courant de fuite interne légèrement supérieur sur un parc de 24 ou 48 V composé de plusieurs batteries raccordées en série/parallèle provoquera une sous charge pour les batteries en parallèle et une surcharge pour les batteries connectées en série



De plus, si de nouvelles cellules ou batteries sont connectées en série, elles devront avoir le même état-de-charge

initial.



Les petites différences se dissiperont durant la phase d'absorption ou d'égalisation de la charge, mais les différences plus

importantes causeront des dommages dus soit à un dégagement gazeux excessif des batteries présentant un état de charge initial élevé (provoqué par la surcharge), soit une sulfatation des batteries présentant un faible état de charge initial (provoquée par des batteries sous-chargées).





Le Battery Balancer égalise l'état de charge de deux batteries de 12 V raccordées en série, ou de plusieurs files de batteries connectées en série, ces files étant elles-mêmes raccordées en parallèles.



Si la tension de charge d'un système de batteries de 24 V s'élève à plus de 27,3 V, le Battery Balancer s'allumera et comparera la tension sur

les deux batteries connectées en série.



Le Battery Balancer extraira de la batterie (ou des batteries raccordées en parallèle), ayant la tension la plus élevée, un courant de jusqu'à 0,7 A. La différence de courant de charge qui en résulte garantira que toutes les batteries convergeront

vers le même état de charge.



Le cas échéant, plusieurs équilibreurs peuvent être installés en parallèle.

Un banc de batteries de 48 V peut être équilibré avec trois Battery Balancers.

LED:



Vert : actif (tension de batterie > 27,3 V)

Orange : circuit de batterie la plus basse actif (écart > 0,1 V)

Orange : circuit de batterie la plus élevée actif (écart > 0,1 V)

Rouge : alarme (écart > 0,2 V)



Elle restera activée jusqu'à ce que l'écart se réduise a moins de 0,14 V,ou jusqu'à ce que la tension du système chute a moins de 26,6 V.





    *Plage de tension d'alimentation Jusqu'à 18 V par batterie, 36 V au total

    *Niveau d'activation 27,3 V +/- 1 %

    *Niveau de désactivation 26,6 V +/- 1 %

    *Appel de courant si éteint 0,7 mA

    *Écart de tension médiane permettant de débuter le processus d'équilibrage 50 mV

    *Courant d'équilibrage maximal 0,7 A (quand écart > 100 mV)

    *Niveau de déclenchement d'alarme 200 mV

    *Niveau de réinitialisation d'alarme 140 mV

    *Relais d'alarme 60 V / 1 A normalement ouvert

    *Réinitialisation du relais d'alarme deux bornes pour connecter un bouton- poussoir

    *Protection contre la surchauffe : oui

    *Température d'exploitation -30 à +50 °C

    *Humidité (sans condensation) 95%

    *Bornes de connexion Bornes à vis 6 mm² / AWG10





Relais d'alarme:

Normalement ouvert.



Fermé si la LED rouge est allumée, et ouvert si la LED rouge est éteinte.



Réinitialisation de l'alarme:

Deux bornes (reset) sont disponibles pour connecter un bouton-poussoir. En raccordant les deux bornes, le relais est réinitialisé.

La condition de remise a zéro reste active jusqu'à ce que la condition d'alarme n’ait expiré.



Par la suite, le relais se fermera quand une alarme se déclenche à nouveau.



Plage de tension d'alimentation : Jusqu'à 18V par batterie

Appel du courant si éteint : 0.7 mA

Ecart de tension médiane de démarrage : 50 mV

Température de fonctionnement : -30°C à +50°C

Courant d'équilibrage maximal : 0.7 A (Ecart>100 mV)

Protection contre la surchauffe : Oui

Dimensions (h x l x p) : 100 x 113 x 47 mm

Poids : 0.4 kg

Degré de protection : IP22

Garantie 5 an
